Pengantar

Tulisan ini adalah tulisan yang merupakan tulisan dengan kategori computer science. Call Stack merupakan salah satu bagian konsep dari sekian banyak bagian-bagian konsep yang tersusun menjadi satu dalam topik bagaimana sebuah software berjalan (running) di komputer. Tujuan utama tulisan ini adalah untuk pengingat (catatan) untuk diri sendiri.

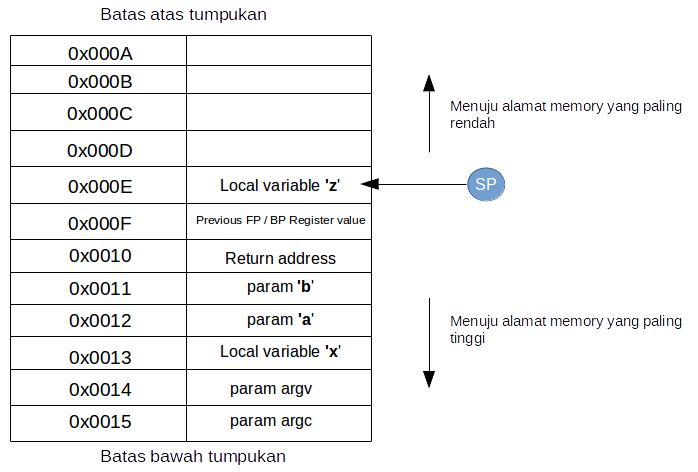

Call identik dengan pemanggilan sebuah fungsi. Stack adalah sebuah area di memori (RAM) yang isinya susunan / tumpukan yang digunakan dalam proses pemanggilan (eksekusi) fungsi. Sebuah fungsi terdiri dari parameter-parameter, variabel-variabel lokal, dan nilai kembalian (return value). Parameter-parameter, variabel-variabel dan nilai kembalian itulah yang disimpan di stack.

Bagian - bagian Call Stack

Belajar tentang Call Stack, maka muncul bagian - bagian berikut:

• Stack Pointer (SP) Register
• Stack Frame
• Frame Pointer (FP) / Base Pointer (BP) Register
• Return Address
• Saved Previous FP / BP Register

Stack Pointer (SP) Register

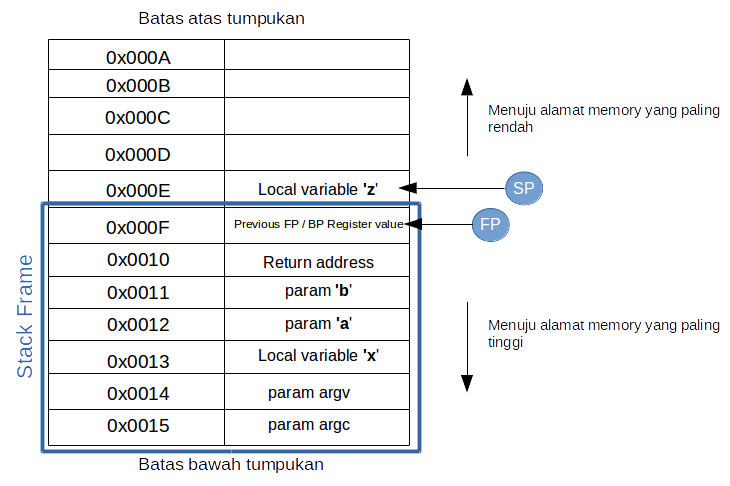

Adalah sebuah register yang berfungsi sebagai penunjuk (pointer) yang selalu menunjuk (pointing) pada tumpukan paling atas. Tumpukan-tumpukan diproses menggunakan aturan LIFO (Last In First Out), dan instruksi POP untuk mengambil data dari tumpukan dan instruksi PUSH untuk menambahkan data ke tumpukan.

Stack Frame

Adalah tumpukan yang sudah di-kelompok-kelompok-an. Kelompok 1 dengan jumlah sekian tumpukan adalah stack frame milik fungsi main(), Kelompok 2 dengan jumlah sekian tumpukan adalah stack frame untuk fungsi tambah(), Kelompok 3 dengan jumlah sekian tumpukan adalah stack frame dari fungsi kurang() dan begitu seterusnya.

Frame Pointer (FP) / Base Pointer (BP) Register

Mirip halnya seperti SP Register, FP / BP Register adalah sebuah register yang berfungsi sebagai penunjuk yang selalu menunjuk pada tumpukkan paling atas dari stack frame sebuah fungsi yang sudah selesai eksekusinya.

Sederhananya, Jika posisi tunjuk FP / BP Register sudah berubah, itu artinya adalah terbentuk lagi satu stack frame baru. Posisi FP / BP Register menyediakan penunjuk / referer yang stabil untuk mengakses parameter - parameter dan variabel - variabel lokal dari fungsi - fungsi yang ada secara ter-isolasi per fungsi.

Return Address

Return Address adalah data yang berisikan alamat memory dari instruksi yang harus dieksekusi selanjutnya. Return Address juga adalah merupakan data yang disimpan di tumpukkan.

Saved Previous FP / BP Register Data

Adalah data yang posisinya di tumpukan paling atas dari sebuah Stack Frame yang berfungsi sebagai penanda jejak fungsi paling akhir yang sudah selesai dijalankan, dan pada saat yang sama juga menjadi penanda terbentuknya satu Stack Frame baru. Isi dari data Saved Previous FP/BP Register ini adalah nilai dari FP/BP Register Stack Frame sebelumnya atau Stack Frame yang berada tepat di bawah Stack Frame yang paling baru.

Diperlukan penyimpanan nilai FP/BP Register sebelumnya ke sebuah Stack Frame adalah agar bisa melakukan nested function call. Tanpa adanya penyimpanan Previous FP/BP Register ke tumpukan, prosesor tidak dapat mengetahui harus lompat ke instruksi mana selanjutnya saat melakukan nested function call.

Studi Kasus / Praktek

Disini saya akan tunjukkan bagaimana proses call stack terlihat secara langsung melalui sebuah tool bernama GNU Debugger (gdb). Apa yang akan saya debug adalah sebuah program super kecil dan sederhana yang hanya menjumlahkan 2 angka. Pastikan gdb dan paket-paket essential untuk development sudah terinstall di komputer kamu. Asumsi saya adalah kamu menggunakan OS GNU/Linux.

Oiya..dan kamu harus sedikit paham membaca set instruksi-instruksi (instructions set) dari processor arsitektur x86 atau x86_64. Atau lebih sering dikenal dengan bahasa pemrograman Assembly.

Program Sederhana

Tulis dan simpan source code program sederhana berikut dengan nama bebas. Contoh: just-add.c

#include <stdio.h>

int add(int a, int b)
{
    int result = a + b;
    return result;
}

int main(int argc, char *argv[])
{
    int answer;
    answer = add(40, 2);

    return 0;
}

Lalu, lanjutkan dengan meng-compile source code program diatas dengan perintah gcc -Wall -g -o just-add just-add.c Jika kamu berhasil meng-compile, lalu coba jalankan program dengan perintah ./just-add dan hasilnya memang kosong / tidak ada output apapun.

Mulai Debugging

Setelah membuat program sederhana, mari lanjutkan dengan debugging. Disinilah kita akan mengetahui bagaimana proses call stack berjalan.

Jalankan perintah gdb just-add maka akan muncul output seperti ini:

GNU gdb (Ubuntu 7.7.1-0ubuntu5~14.04.2) 7.7.1
Copyright (C) 2014 Free Software Foundation, Inc.
License GPLv3+: GNU GPL version 3 or later <http://gnu.org/licenses/gpl.html>
This is free software: you are free to change and redistribute it.
There is NO WARRANTY, to the extent permitted by law.  Type "show copying"
and "show warranty" for details.
This GDB was configured as "x86_64-linux-gnu".
Type "show configuration" for configuration details.
For bug reporting instructions, please see:
<http://www.gnu.org/software/gdb/bugs/>.
Find the GDB manual and other documentation resources online at:
<http://www.gnu.org/software/gdb/documentation/>.
For help, type "help".
Type "apropos word" to search for commands related to "word"...
Reading symbols from just-add...done.
(gdb) _

Lanjutkan menjalankan perintah-perintah selanjutnya sampai muncul code assembly dari program C sederhana tadi diatas.

(gdb) break *main
Breakpoint 1 at 0x400507: file addadd.c, line 19.
(gdb) display $rsp
(gdb) display $rbp
(gdb) run
Starting program: /home/okaprinarjaya/ASSEMBLY/just-add

Breakpoint 1, main (argc=0, argv=0x400530 <__libc_csu_init>) at addadd.c:19
19	{
2: $rbp = (void *) 0x0
1: $rsp = (void *) 0x7fffffffdfa8
(gdb) disas
Dump of assembler code for function main:
=> 0x0000000000400507 <+0>:	push   %rbp
   0x0000000000400508 <+1>:	mov    %rsp,%rbp
   0x000000000040050b <+4>:	sub    $0x20,%rsp
   0x000000000040050f <+8>:	mov    %edi,-0x14(%rbp)
   0x0000000000400512 <+11>:	mov    %rsi,-0x20(%rbp)
   0x0000000000400516 <+15>:	mov    $0x2,%esi
   0x000000000040051b <+20>:	mov    $0x28,%edi
   0x0000000000400520 <+25>:	callq  0x4004ed <add>
   0x0000000000400525 <+30>:	mov    %eax,-0x4(%rbp)
   0x0000000000400528 <+33>:	mov    $0x0,%eax
   0x000000000040052d <+38>:	leaveq
   0x000000000040052e <+39>:	retq
End of assembler dump.
(gdb)

Supaya tidak terlalu panjang, saya tidak akan melanjutkan menunjukkan menjalankan perintah-perintah dari gdb menjadi satu disini. Saya pisahkan perintah-perintah langkah demi langkah debuggingnya ke file terpisah. Disini saya akan cukupkan sampai memunculkan assembly saja. File perintah-perintah gdb bisa dilihat disini.

Baik, mari kita lanjutkan. Dari perintah disas dari program gdb maka muncullah assembly (instructions set) dari program sederhana kita diatas tadi. Kita akan eksekusi satu baris instruksi demi satu baris instruksi dengan perintah stepi.

Berikut adalah susunan stack sebelum instruksi push %rbp dijalankan. Atau disebut sebagai “Program Prologue”. Program prologue meng-inisiasi tumpukkan dan mengisi tumpukkan dengan data-data: Jumlah argumen, parameter-parameter fungsi untuk fungsi main() sebelum fungsi main() dijalankan dan return address.

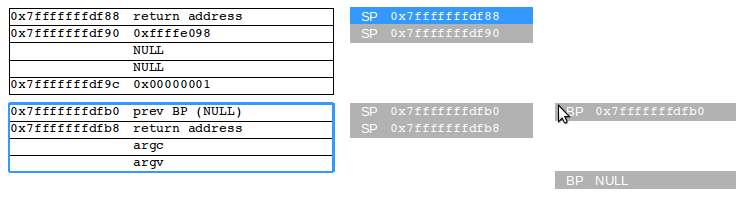

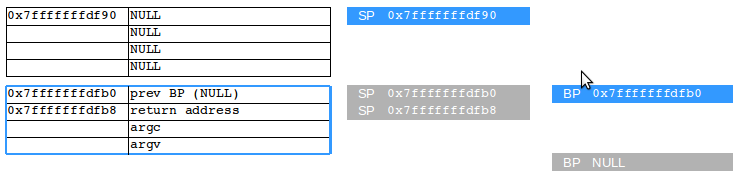

Gambar 1

push   %rbp
mov    %rsp, %rbp

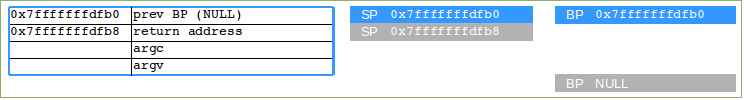

Dengan dijalankannya instruksi diatas, makan susunan stack menjadi seperti gambar 2 berikut:

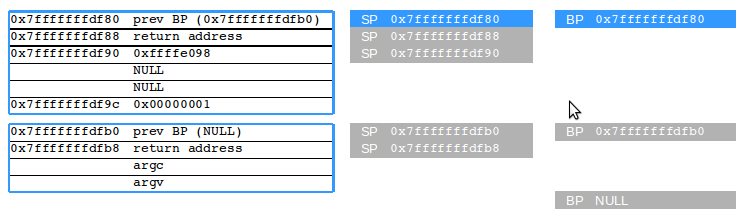

Gambar 2

Dan pada gambar 2 dengan dijalankan instruksi PUSH RBP ke stack, maka terbentuklah satu stack frame baru. Seperti penjelasan sebelumnya diatas, RBP adalah FP (Frame Pointer).

sub    $0x20, %rsp

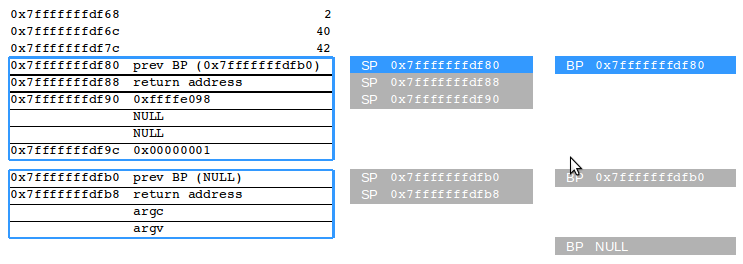

Gambar 3

mov    %edi, -0x14(%rbp)
mov    %rsi, -0x20(%rbp)
mov    $0x2, %esi
mov    $0x28,%edi
callq  0x4004ed

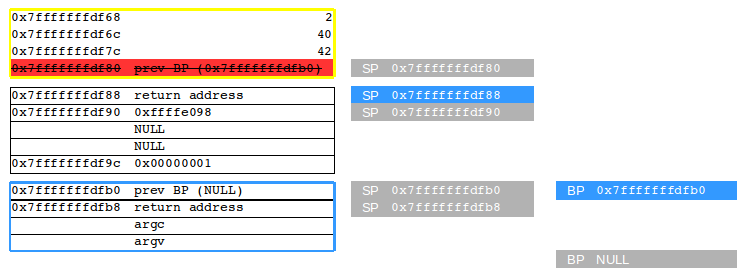

Gambar 4

Instruksi callq mem-PUSH return address ke tumpukan lalu berlanjut melompat ke dan menjalankan instruksi selanjutnya yaitu label add .

Pada file kumpulan perintah-perintah, anda akan diminta untuk menjalankan perintah stepi di program berulangkali sampai mencapai instruksi callq 0x4004ed . Jika instruksi callq 0x4004ed sudah dijalankan maka kamu udah berada di dalam urutan instruksi-instruksi untuk label / function add() . Untuk melihat instruksi-instruksiny jalankan perintah disas dengan outputnya seperti berikut:

Dump of assembler code for function add:
=> 0x00000000004004ed <+0>:	push   %rbp
   0x00000000004004ee <+1>:	mov    %rsp,%rbp
   0x00000000004004f1 <+4>:	mov    %edi,-0x14(%rbp)
   0x00000000004004f4 <+7>:	mov    %esi,-0x18(%rbp)
   0x00000000004004f7 <+10>:	mov    -0x18(%rbp),%eax
   0x00000000004004fa <+13>:	mov    -0x14(%rbp),%edx
   0x00000000004004fd <+16>:	add    %edx,%eax
   0x00000000004004ff <+18>:	mov    %eax,-0x4(%rbp)
   0x0000000000400502 <+21>:	mov    -0x4(%rbp),%eax
   0x0000000000400505 <+24>:	pop    %rbp
   0x0000000000400506 <+25>:	retq
End of assembler dump.

push   %rbp
mov    %rsp, %rbp

Gambar 5

mov    %edi, -0x14(%rbp)
mov    %esi, -0x18(%rbp)
mov    -0x18(%rbp), %eax
mov    -0x14(%rbp),%edx
add    %edx,%eax

Gambar 6

mov    %eax, -0x4(%rbp)
mov    -0x4(%rbp), %eax
pop    %rbp
retq

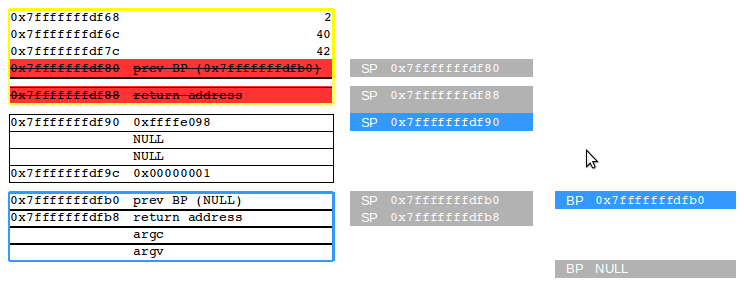

Gambar 7

Dengan dijalankannya instruksi pop %rbp maka bergeserlah posisi penunjukkan dari SP dan BP Register. Dengan dijalankannya instruksi retq, maka execution flow lompat kembali ke function / label main .

Jika kamu jalankan perintah disas lagi di program gdb maka susunan assembly / instruction sets nya saat lompat kembali lagi ke label main adalah seperti berikut:

Dump of assembler code for function main:
   .
   .
   .
   0x0000000000400520 <+25>:	callq  0x4004ed <add>
=> 0x0000000000400525 <+30>:	mov    %eax,-0x4(%rbp)
   0x0000000000400528 <+33>:	mov    $0x0,%eax
   0x000000000040052d <+38>:	leaveq
   0x000000000040052e <+39>:	retq
End of assembler dump.

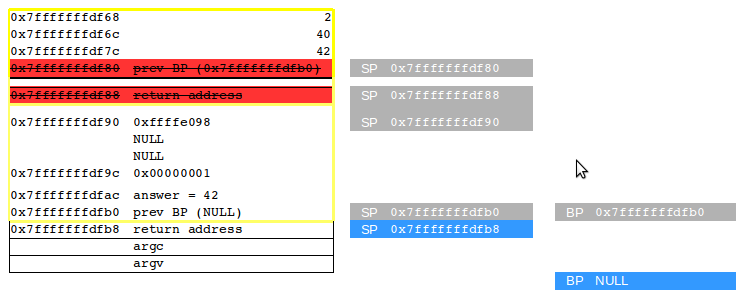

Maka saat execution flow sudah kembali lagi ke main maka stack menjadi seperti berikut:

Gambar 8

Ok, mari lanjutkan execution flow nya

mov    %eax, -0x4(%rbp)
mov    $0x0, %eax
leaveq

Gambar 9

retq

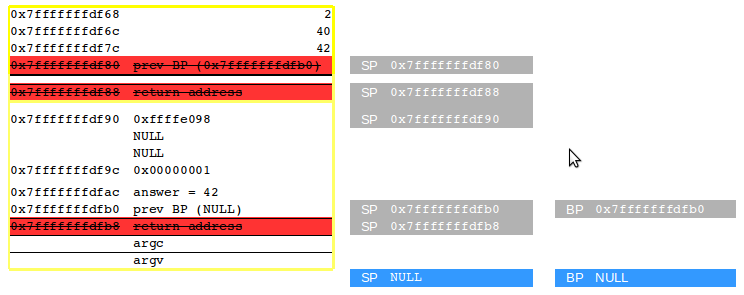

Gambar 10

Berakhir sudah execution flow yang memanfaatkan stack di memory (RAM) sebagai media penyimpanan variabel-variabel lokal, parameter-parameter fungsi, dan return value fungsi.

Penutup

Jangan melupakan / mengabaikan Computer Science.
